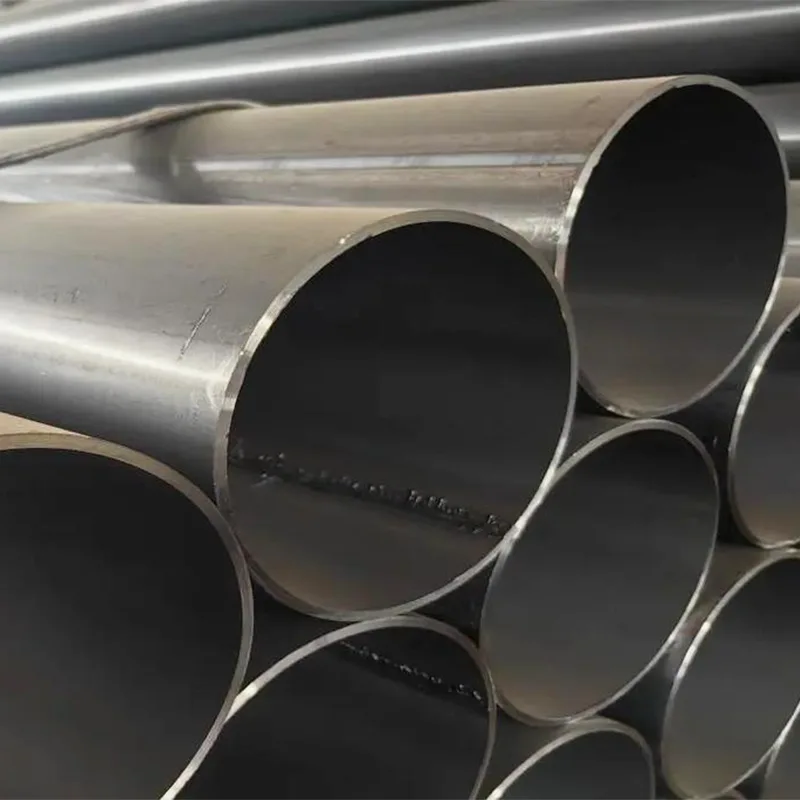

Tubo soldado de aço inoxidável 2205

Dimensões de desempenho

254SMO (S31254/1.4547) Tubo soldado de aço inoxidável super austenítico

2205 (S31803/S32205) Tubo soldado de aço inoxidável duplex

Recomendações de seleção

Resistência à corrosão

PREN≥42,5, contém 6% Mo, resistência extremamente forte à corrosão por pites/fendas, vida útil de fissuração por corrosão sob tensão em ambientes com alto teor de cloro é cerca de 30% maior que 2205, adequado para condições corrosivas extremas

PREN≥35, estrutura duplex oferece boa resistência à corrosão, melhor resistência à corrosão sob tensão por cloreto do que 316L, temperatura crítica de corrosão acima de 75 ℃

Para ambientes extremamente ácidos/com alto teor de cloro, escolha 254SMO; para condições corrosivas gerais, o 2205 oferece melhor custo-benefício.

Propriedades de resistência

Resistência à tração ≥650MPa, resistência ao escoamento ≥310MPa, alongamento ≥40%, excelente tenacidade

Resistência à tração ≥620-795MPa, resistência ao escoamento ≥450-550MPa (aproximadamente 1,5 vezes maior que 254SMO), alongamento ≥25%

Para requisitos de alta pressão/alta resistência, escolha 2205, que permite espessura de parede mais fina e redução de custos.

Temperatura aplicável

Excelente resistência a baixas temperaturas de -196°C a 400°C, excelente desempenho em ambientes corrosivos de média e baixa temperatura

-40°C a 315°C, em altas temperaturas, a estabilidade da estrutura duplex é ligeiramente inferior a 254SMO

Para aplicações de temperatura ultrabaixa ou abaixo de 400 ℃, escolha 254SMO; para faixas normais de temperatura, 2205 é suficiente.

Faixa de preço

Aproximadamente 30-35 RMB/kg (tubo soldado), 3-5 vezes maior que 316L, significativamente superior a 2205

Aproximadamente 25-30 RMB/kg (tubo soldado), 50%-100% superior a 316L, inferior a 254SMO

Para orçamentos limitados, escolha 2205; para condições extremas, quando necessário, escolha 254SMO.

Tipo de estrutura

Estrutura austenítica única, não magnética

Estrutura duplex (50% austenita + 50% ferrita), fracamente magnética

Para requisitos não magnéticos, escolha 254SMO; para aplicações insensíveis ao magnetismo, escolha 2205.

Características de soldagem

Requer fio de soldagem ERNiCrMo-3 especial, altos requisitos de processo de soldagem

Boa soldabilidade, pode ser alcançada com fio de soldagem de aço duplex dedicado

Dificuldade de soldagem: 254SMO > 2205
